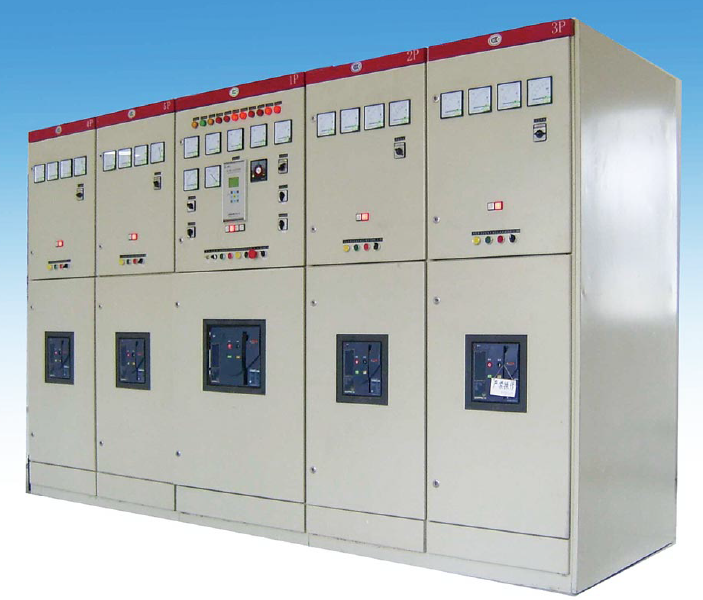

低压配电柜技术参数和设备选型

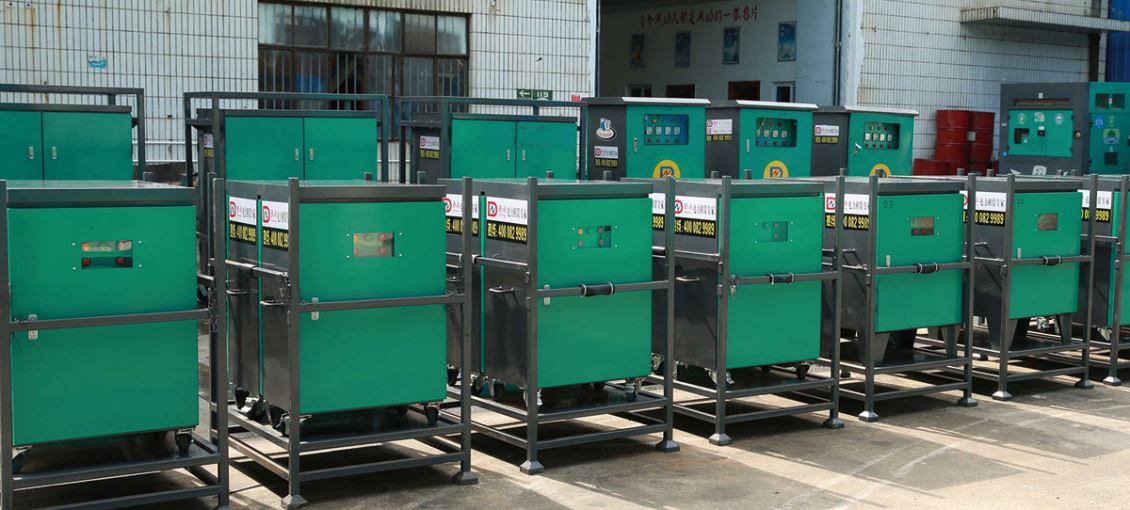

浙动的移动式户外配电柜(箱)涵盖32A—4000A,防护等级IP45,最高防护等级可达IP67,非常适合户外使用。


125A-4000A配电柜参数

结构

元件模块拼装、框架组装

母线

矩形母线,T2电工铜彩色热缩套管绝缘处理

户外分支箱配置5根母排(3L+N+PE)

户内分支箱配置5根母排(3L+N+PE)

防护等级

IP45

断路器形式

固定式断路器

额定电流

In=125A,200A,250A,400A,630A,800A,1250A,2000A,2500A,3150A,4000A

额定极限短路分断能力

25KA,45KA,60KA,80KA,100KA

脱扣器形式

TM型

低压避雷器

HY1.5W-0.28/1.3KV

刀(熔)开关

HD13BX-1500/31

熔断器

RT28-63/63


ATS柜技术参数和设备选型(PC级和CB级)






250A-3150A双电源转换柜ATS参数

额定工作电压/额定频率

AC 400V / 50Hz

工作电压允许偏差

AC 320V ~ 437V

额定绝缘电压

AC 1000V

防护等级

IP44

ATS

四极开关一体化结构

转换机构机械保持

PC级

自投不自复功能

转换无死区、互相备用

断路器形式

一体式转换开关

额定电流/整定值

250A,400A,630A,1600A,2500A,3150A

额定极限短路分断能力

65KA,100KA

脱扣器形式

动作时间

1.2-1.5S
